Quels métaux usine-t-on en CNC 5 axes ?
Le 5 axes s’adapte à une large gamme de métaux et alliages, chacun répondant à des exigences applicatives spécifiques :
Alliages légers :
- Aluminium (2017, 7075, 6061) : matériau de référence pour les pièces structurelles légères. Excellente usinabilité, tolérances serrées atteignables, finition de surface soignée.
- Magnésium : encore plus léger que l’aluminium, utilisé dans les équipements embarqués et l’électronique de défense.
Aciers et inox :
- Acier traité (XC38, 42CrMo4) : pour les pièces soumises à de fortes contraintes mécaniques — arbres, carters, éléments de transmission.
- Inox (316L, 17-4PH) : résistance à la corrosion, biocompatibilité — indispensable dans le médical, l’agroalimentaire et les environnements humides.
Matériaux haute performance :
- Titane (TA6V) : rapport résistance/poids exceptionnel, résistance à la corrosion, réfractaire. Difficile à usiner mais incontournable en aéronautique et implantologie.
- Inconel, Hastelloy : superalliages base nickel pour pièces en environnement haute température — turbines, échangeurs, équipements pétroliers.
JD Solution et ses partenaires usineurs maîtrisent l’usinage de ces matériaux, y compris les plus difficiles, avec les stratégies d’outil et les paramètres de coupe adaptés.
5 axes vs 3 axes : quels avantages concrets pour vos pièces ?

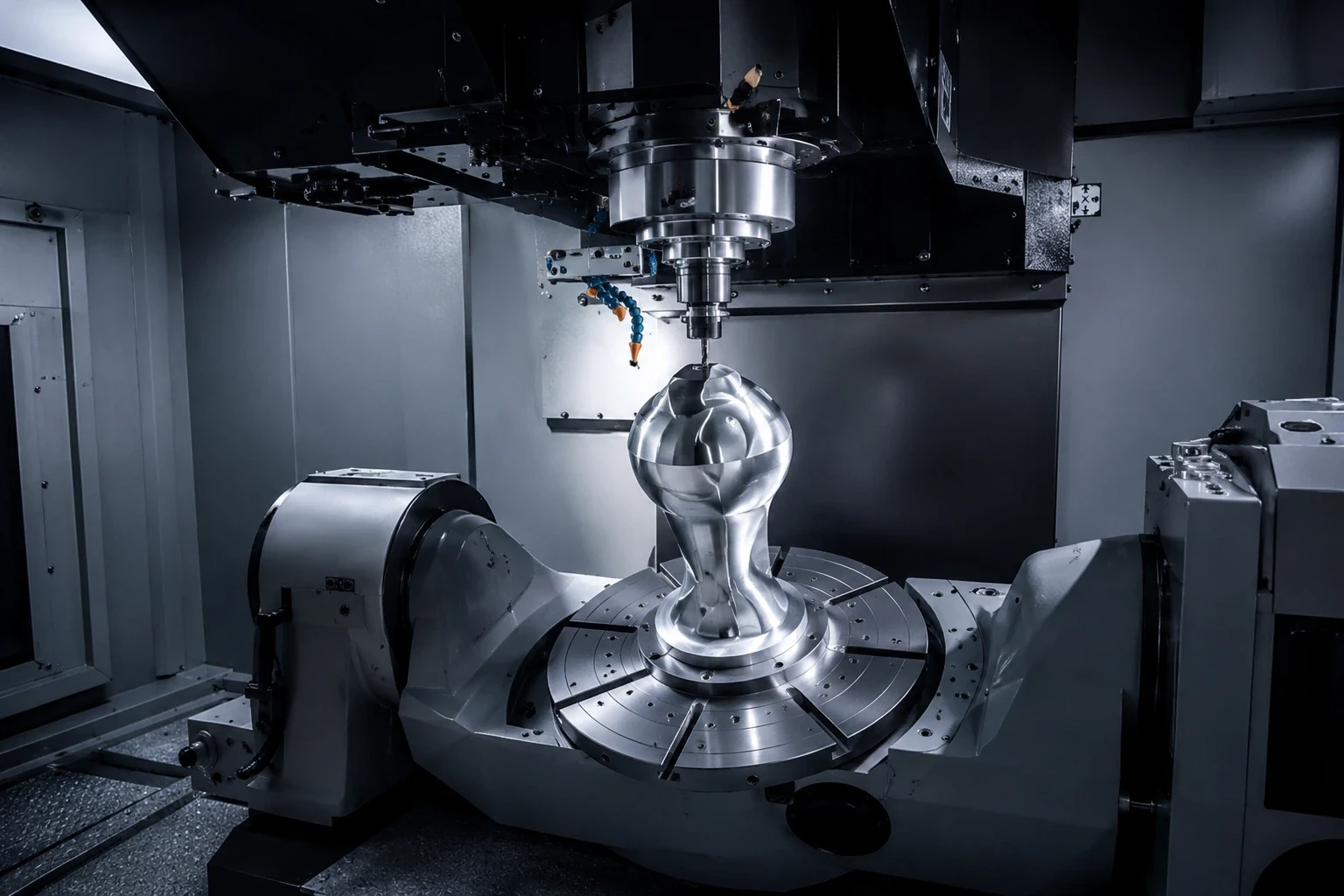

Géométries inaccessibles en 3 axes : le 5 axes permet d’atteindre les surfaces en contre-dépouille, d’usiner des cavités profondes et d’obtenir des formes organiques complexes — ailettes de turbine, aubes de compresseur, moules de surfaces libres — sans repositionnement de la pièce.
Une seule prise en position : en 3 axes, une pièce complexe nécessite plusieurs mises en position successives, chacune introduisant un risque d’erreur de repositionnement. En 5 axes, l’usinage complet s’effectue en une seule fixation, ce qui garantit la cohérence dimensionnelle de l’ensemble de la pièce.
Précision micrométrique : les centres 5 axes haut de gamme atteignent des tolérances de ±0,01 mm sur des géométries multi-faces. La répétabilité est assurée sur toute la série.
Meilleur état de surface : l’orientation optimale de l’outil par rapport à la surface usinée réduit les vibrations et améliore la qualité de surface, réduisant ou supprimant les opérations de reprise manuelle.
Réduction des délais : moins de reprises, moins de montages = temps de cycle réduit et délai de livraison compressé, y compris sur des pièces à forte valeur ajoutée.
Applications industrielles : où le 5 axes s’impose
Aéronautique et défense : c’est le secteur historique du 5 axes. Aubes de compresseur, carters moteur, supports de train d’atterrissage, pièces de structure — les exigences dimensionnelles et les matériaux (titane, Inconel, aluminium aéro) imposent cette technologie. Les cahiers des charges Nadcap, EN9100 et AS9100 sont courants chez les partenaires JD Solution.
Énergie et BTP : pièces de turbines hydrauliques ou éoliennes, collecteurs de distribution, vannes haute pression — le 5 axes répond aux contraintes de forme et de tenue mécanique dans des environnements sévères.
Industrie générale et moules : matrices de forge, électrodes d’EDM, moules de surface complexe — le 5 axes est indispensable dès que la géométrie sort du plan.
Médical : implants orthopédiques, instruments chirurgicaux, composants de dispositifs médicaux en inox ou titane — le 5 axes garantit la précision anatomique et la qualité de surface requise par les normes ISO 13485.
Comment qualifier un prestataire d’usinage 5 axes ?
Tous les ateliers disposant d’une machine 5 axes ne maîtrisent pas pour autant l’usinage simultané. Voici les points de contrôle essentiels :
- Usinage simultané vs. positionnel : le 5 axes positionnel (3+2) repositionne la pièce sur 5 faces mais n’exploite pas la vraie simultanéité des axes. Le simultané est requis pour les surfaces gauches et les géométries à rayons continus.
- Capacité de programmation FAO : la qualité du parcours d’outil est aussi importante que la machine. Le prestataire doit maîtriser un logiciel FAO adapté (Mastercam, Hypermill, Catia…).
- Métrologie et traçabilité : machine tridimensionnelle, contrôle en cours de fabrication, rapports dimensionnels — exigibles pour les secteurs réglementés.
- Expérience matière : usiner du titane ou de l’Inconel en 5 axes simultané demande une expertise pointue sur la gestion de la chaleur, l’usure outil et les contraintes de coupe.
JD Solution identifie et sélectionne les partenaires usineurs adaptés à chaque cahier des charges, sur l’ensemble du territoire national.
